客户：濮阳油田

客户简介：总部位于河南省濮阳市，主要勘探开发区域包括东濮凹陷、普光气田和内蒙探区。濮阳油田发现于1975年，经过30多年的开发建设，已经发展成为一个具有油气勘探开发、工程技术服务、石油天然气化工等综合优势的国有特大型企业，成为中国东部地区重要的石油天然气生产基地，2011年，濮阳油田年产油气当量首次突破1000万吨，跨入中国千万吨级油气田行列。

网络问题：UPS电源滤波质量下降，接地通路故障，谐波大量涌入系统，导致网络变慢、数据出错

承建单位：河南金宏达网络科技有限公司

解决办法：

    用F683网络测试仪监测网络30秒，观察网络流量为81％(但网管报告为0.2%)，错误帧97.6%。错误类型为Ghosts(占93％)、FCS错误(又称CRC错误)和Jabber，即幻象干扰、帧校验错误和超长帧，这表明网络中有大量的非法数据包存在。此类症状一般以电磁干扰和接地回路方面的问题居多。为了确定干扰源的准确位置，将大部分与工作站相连的集线器组电源关断，服务器继续工作，观察错误率降为87％，仍然很高。

重新打开集线器组电源，用F43电源谐波测试仪观察，发现谐波含量严重超标(最高970mV)。该网络用一台大型UPS电源给所有网络设备供电，测试UPS输入电源谐波，约为输出电源谐波含量的30％，明显低于输出端的指标，断定为内谐波含量超标。启动小型备用UPS后，网络恢复正常工作(为减少负荷，网络设备分批轮换接入)，但网络测试仪显示仍有错误存在，错误率(幻象干扰)下降为1.3％。

再次关断集线器组的电源，类型为Ghosts的幻象干扰错误率下降为0.8％，证实仍存在由接地回路串入的幻象干扰，且应该是从主通道进入。摇动卫星接收机的数据输出电缆，幻象干扰时有时无，拔下电缆则干扰消失。网管人员回忆前日维护机器时曾动过该电缆。由此造成连接不良。为使股民能继续交易，稳定情绪，在更换电缆后又将原UPS启动继续工作提供服务。收市后再更换大型UPS，故障彻底排除。

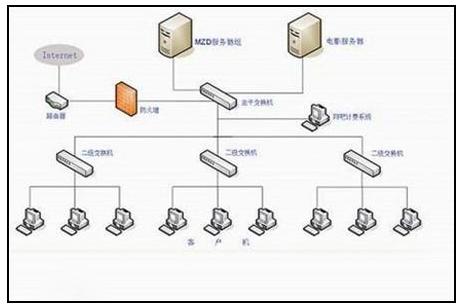

网络拓扑图：
