锐捷无线AP典型功能配置——胖AP部署方式
发布者:admin     浏览次数:957     发布时间:2013/9/13

一、组网需求

通过基础配置,无线用户能够收到无线信号并且获取到IP地址

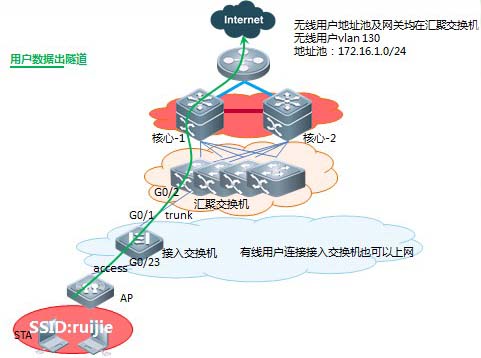

二、组网拓扑



三、配置要点

1、console登陆到AP

2、将AP切换为胖AP

3、新建vlan

4、以太网物理接口封装vlan

5、定义SSID

6、创建射频卡子接口

7、SSID和射频卡进行关联

8、配置AP的管理IP地址及默认路由

9、启用AP的telnet功能

10、配置汇聚交换机及接入交换机

四、配置步骤

1、console登陆到AP

注:如果有提示输入密码,默认密码为ruijie

Password:ruijie

2、将AP切换为胖AP

AP出厂设置默认为瘦AP,需要进行胖瘦切换

Ruijie>ap-mode fat

3、新建vlan

注:此vlan只有本地有效,上送到交换机用户数据不会带vlan标签

Ruijie(config)#vlan 10

Ruijie(config-vlan)#exit

4、以太网物理接口封装vlan

注:此vlan只有本地有效,上送到交换机用户数据不会带vlan标签

Ruijie(config)#interface gigabitEthernet 0/1

Ruijie(config-if-GigabitEthernet 0/1)#encapsulation dot1Q 10

5、定义SSID

Ruijie(config)#dot11 wlan 1

Ruijie(dot11-wlan-config)#ssid ruijie

Ruijie(dot11-wlan-config)#vlan 10

6、创建射频卡子接口

Ruijie(config)#interface dot11radio 1/0.10

Ruijie(config-subif)#encapsulation dot1Q 10 //必须封装vlan 并且此vlan要和以太物理接口一致

Ruijie(config-subif)#mac-mode fat

Ruijie(config)#interface dot11radio 2/0.10

Ruijie(config-subif)#encapsulation dot1Q 10

Ruijie(config-subif)#mac-mode fat

7、SSID和射频卡进行关联

Ruijie(config)#interface dot11radio 1/0

Ruijie(config-if-Dot11radio 1/0)#wlan-id 1

Config interface wlan id:1, SSID:ruijie      //提示映射成功

Ruijie(config)#interface dot11radio 2/0

Ruijie(config-if-Dot11radio 2/0)#wlan-id 1

Config interface wlan id:1, SSID:ruijie    //提示映射成功

注:第6步和第7步顺序不能颠倒,完成这一部之后可以看到AP已经发出无线信号。

8、配置AP的管理IP地址及默认路由

Ruijie(config)#interface bvi 10

Ruijie(config-if-BVI 10)#ip add 172.16.1.253 255.255.255.0

Ruijie(config-if-BVI 10)#exit

Ruijie(config)#ip route 0.0.0.0 0.0.0.0 172.16.1.1

9、启用AP的telnet功能

Ruijie(config)#line vty 0 4

Ruijie(config-line)#password ruijie

Ruijie(config-line)#exit

Ruijie(config)#enable password ruijie

10、配置汇聚交换机及接入交换机

汇聚交换机:

汇聚交换机(config)#vlan 130

汇聚交换机(config-vlan)#exit

汇聚交换机(config)#interface vlan 130

汇聚交换机(config-VLAN 130)#ip address 172.16.1.1 255.255.255.0

汇聚交换机(config-VLAN 130)#exit

汇聚交换机(config)#service dhcp

汇聚交换机(config)#ip dhcp pool wuxian

汇聚交换机(dhcp-config)#network 172.16.1.0 255.255.255.0

汇聚交换机(dhcp-config)#default-router 172.16.1.1

汇聚交换机(dhcp-config)#dns-server 218.85.157.99

汇聚交换机(dhcp-config)#exit

汇聚交换机(config)#ip dhcp excluded-address 172.16.1.1 172.16.1.1

汇聚交换机(config)#ip dhcp excluded-address 172.16.1.253 172.16.1.253

汇聚交换机(config)#interface gigabitEthernet 0/2 //汇聚和接入交换机互联接口

汇聚交换机(config-GigabitEthernet 0/2)#switchport mode trunk

接入交换机:

接入交换机(config)#vlan 130

接入交换机(config-vlan)#exit

接入交换机(config)#interface gigabitEthernet 0/1  //汇聚和接入交换机互联接口

接入交换机(config-GigabitEthernet 0/1)#switchport mode trunk

接入交换机(config)#vlan 130

接入交换机(config-vlan)#exit

接入交换机(config)#interface gigabitEthernet 0/23  //AP和接入交换机互联接口

接入交换机(config-GigabitEthernet 0/23)#switchport access vlan 130

五、配置验证

1、确认是否可以收到无线信号并且关联成功

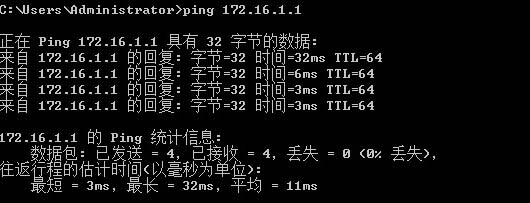

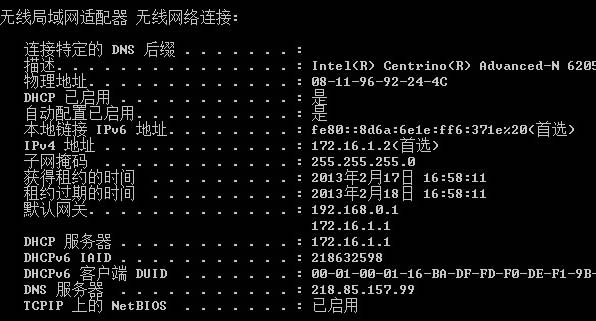

2、确认无线网卡获取的IP地址是否正常,是否可以ping通网关
