假设1台核心S3100-24G，8台分支接入S2500-24G。网吧万兆交换机，网吧万兆方案，网吧解决方案，TG-NETS1500全千兆普通型交换机

【设备安装】

一、S3100-24G配置

S3100-24G出厂默认ip地址是192.168.255.1 密码是admin。

1、更改设备的IP地址和密码

a）进入【设备基本配置】—【系统配置】；

b）将交换机的管理IP地址改为192.168.1.2（建议将管理IP地址跟客户机IP地址放在不同网段），密码修改为12345，点击应用。如下图所示：

2、端口汇聚配置

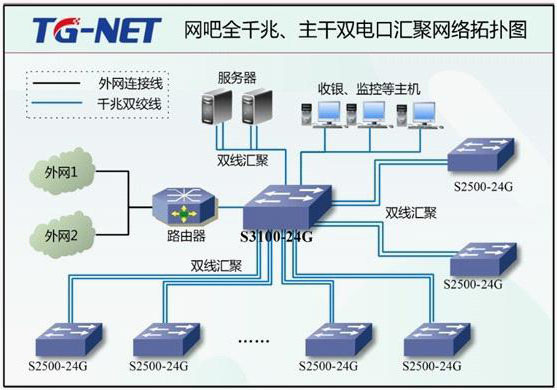

如网络拓扑图1-1所示，S3100-24G和S2500-24G之间是使用双

线汇聚，此步骤就是教大家配置交换机的汇聚

a）进入【设备高级配置】—【链路汇聚】—【保存】

b）有8台分支交换机，所以应该在核心交换机建立8组汇聚组，点击选定需要汇聚的端口，此处需注意的是设置完一组汇聚需点击【应用】，才能继续配置下一汇聚组。如下图所示：

二、S2500-24G配置

S2500-24G出厂默认ip地址是192.168.255.1 ，用户名/密码是admin/admin,此例中的S2500-24G使用的是新版本V1.1.2。

1、进入向导

进入WEB界面，输入用户名和密码，交换机直接进入配置向

导的界面，如下图所示：

用户可根据需求按照向导的提示，一步步完成交换机的配置，或是点击【跳出向导】，点击左边的菜单栏自行配置。

2、 修改IP地址

根据向导提示，点击【下一步】进入IP地址的配置界面，如下图所示：

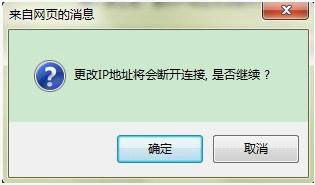

修改IP点击【下一步】后，会出现断开连接的提示，点击【确定】如图1-7所示。在WEB界面输入修改后的IP地址，重新进入向导点击【跳过】进入下一页面的配置。

3、修改用户名和密码

根据向导提示，点击【下一步】进入用户名和密码修改的界面，用户可根据需要更改好用户名和密码后，点击【下一步】，或是点击【跳过】跳过此步骤。如下图所示：

4、端口汇聚配置

a）根据向导提示，点击【下一步】进入端口聚合组配置界面，出厂已将端口23、24配置进汇聚组2，用户还可根据需要修改或增加一组汇聚，每组汇聚最多支持4个端口。如图1-9所示：

b）负载均衡模式默认为源和目的IP地址，一般不需要修改，如图1-10所示：

C）配置好汇聚后端口汇聚智能显示可查看汇聚的相关信息，如图1-11所示：

5、配置保存

S2500-24G配置完成必须保存，否则重启交换机后所有配置丢失。根据向导提示，点击【下一步】进入配置保存界面。如下图所示：
