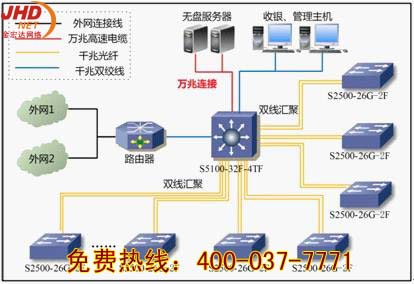

网吧网络示意图

如上图设备：1台核心S5100-32F-4TF，10台分支接入S2500-26G-2F
设备安装步骤
1.配置交换机
建议用户使用一台带Com口的电脑配置交换机，Console一起查看信息；
不可将所有设备不配置以下内容直接投入使用，IP地址冲突；
S2500-26G-2F配置完成必须点击‘系统维护’à‘配置管理’à‘保存’否则重启交换机后所有配置丢失。2.更改交换机的用户名密码；
1)为保护网络安全，提供客户给换管理密码（admin默认）
2)S5100-32F-4TF更换密码：【基本配置】à【管理账号】à【保存】

3)S2500-26G-2F更换密码：【基本配置】à【管理账号】à【应用】

3.更改交换机管理IP地址；
1)假设网络内网的IP地址是192.168.1.0/24，那么可以将交换机的管理的地址配置配为192.168.255.0/241；
2)S5100-32F-4TF，默认IP地址192.168.255.1此时可以保持地址不变，【基本配置】à【IP配置】à【保存】；

3)S2500-26G-2F，默认IP地址192.168.255.1，可以依次更改IP地址192.168.255.2/24 ----192.168.255.11，【基本配置】à【IP配置】à【应用】；

4.配置交换机端口汇聚；
1)如网络拓扑图所示，S5100-32F-4TF和S2500-26G-2F之间是使用双线汇聚的，那么此步骤就是教大家配置交换机的汇聚；
2)S5100-32F-4TF汇聚配置：10台分支交换机就有应该在核心交换机建立10组汇聚组，如图所示，【高级配置】à【静态聚合】à【保存】；

汇聚的负载分担模式选择：默认IP地址

3)S2500-26G-2F汇聚配置：分支交换机只需建立1组汇聚组，如图所示，【高级配置】à【端口聚合】à【新增/修改】，此处25、26（光纤接口）为汇聚口

汇聚的负载分担模式选择：默认源和目的IP地址

5.服务器安装万兆网卡；
6.安装万兆网卡驱动；

7.连接万兆高速电缆、千兆模块、千兆线缆；
8.网吧管理员自行调试网络；
