关于万兆环网的技术背景：

　　以太网技术具有简单化、易扩容、价格低、互通性好等特点，最近几年以太网以惊人的速度发展，目前已占据了局域网近90%的份额。以太网技术的日趋成熟，使运营商在城域网范围直接利用以太网技术提供服务成为可能，尤其是2003年万兆以太网标准的确立，更是加快了万兆环网技术的推进。

随着以太网在城域网中的广泛应用，特别是在PPPOE接入模式中和VLAN类型的VPN应用模式中，二层网络的规模越来越大，以太网的性能及可靠性成了电信运营商们越来越关注的焦点。在交换式的网络中，提高网络可靠性的主要手段是部署一些冗余链路，这样，当主链路失效时可以使用备份链路。

万兆环网工作机制

　　环网协议利用断路告警、环监测、环恢复三种机制来对协议进行维护。

　　1、 断路告警

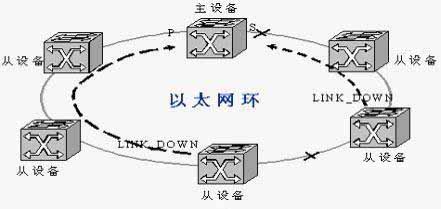

　　当网络环上的一台从设备检测到自己连接到环上的主端口或从端口出现线缆级故障时，它立即从另外一个端口发送断路告警帧到主设备。当主设备收到这个告警帧时，便知道环上出现故障，将其从端口解阻塞，刷新二层转发表(下文称为L2表)，并发送一个通告帧通知环上的其它设备刷新各自的L2表;

　　2、 环监测

　　正常工作时，主设备从主端口周期地发送诊断帧。如果环是完好的并正常工作，主设备的从端口将会周期性地收到诊断帧，并在从端口重设它的超时定时器继续正常工作。如果在超时定时器超时时它的从端口还没有接收到诊断帧，主设备就认为环上出现故障，将从端口解阻塞以保证环的连通性。同时主设备刷新其L2表并发送一个通告帧到环上的其它设备，通知它们刷新L2表。环监测机制是断路告警机制的备份方案，一旦断路告警帧由于不明原因丢失时，该方案可以提供可靠的后备支持。

　　3、 环恢复

当环上有链路断开时，主设备仍然从主端口继续周期地发送诊断帧，但从端口收不到。环恢复后，下一个诊断帧将会被主设备的从端口收到，主设备收到诊断帧时便知道环已经恢复，于是将从端口继续置为阻塞状态，刷新L2表并且发送一个通告帧通知从设备刷新L2表。在从设备检测到它的连接已经恢复时，由于诊断帧是周期发送的，因而主设备并不会立即收到诊断帧(因而也没有阻塞从端口)，这时如果不采取任何措施，就会导致在一段时间内主设备的从端口仍然为非阻塞状态，从而在拓扑中形成临时环网，导致广播风暴的发生。为避免这种情况，在端口刚恢复连接时，从设备立即将该端口置于临时阻塞状态。此后当从设备收到主设备通知它刷新L2表的通告帧时，从设备便知道主设备已阻塞其从端口，于是从设备刷新L2表，解阻塞刚恢复的端口。到此为止，环又恢复正常的工作状态。
